    UTILISER UNE ALIM PC



    ATTENTION

    La modification proposé ici peut coser des dommages au CPC, Si vous réaliser les cables proposé dans cette page, prenez vorte temps, vérifier plusieurs fois votre montage, vos soudures, ...
    Si vous endomagez votre ordinateur, C'EST DE VOTRE FAUTE, vous réalisez ces montages à vos risque et perille.



    Ce montage (cable) est util quand votre moniteur a rendu l'âme, ou que vous avez brancher votre CPC sur une TV, il vous faut alor l'alimanter !

    Pourquoi pas utiliser une vielle (pourquoi vielle !!!) alim de PC, elle nous fourniras le +5v pour le lecteur de disquette (CPC 6128 et 646) et le +12v pour l'limantation du CPC.

    Deux solutions, soit faire directement la modification sur un des fil de l'alim PC prévue pour alimanter un dirque dur, soit la faire sur une ralonge, c'est cette solution que j'ai fait.
    Il vous faut donc :
  • Une ralonge alim DD
  • Une prise mal
  • Une prise femelle

    Une petite remarque, certaine alim de PC ne fonctionnerons pas si vous utiliser seulement une alimantation de disque dur, chisiser bien votre alim (c'est pour cette raison que j'ai mis vielle alim, car en régle générale elle délivre les tension sans étre connecté a la carte mère).

    ATTENTION A NE PAS INVERSER LES 5v ET LE 12V, dans ce cas, BOOOOOOMMMMM le CPC !!!

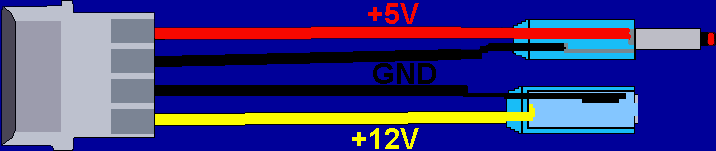

    Schemat du cable :

    Le jac mal est pour le +5v et le jac femmelle pour le +12v.
    La couleur des fils est celle que vous devez trouver sur le câble, rouge +5V, jaune +12V et noir pour les masse gnd).



    Ne vous trompez pas nomplus entre les + et les masse (gnd), pour le +5V c'est au milieux, et pour le +12V c'est aussi au milieux.
